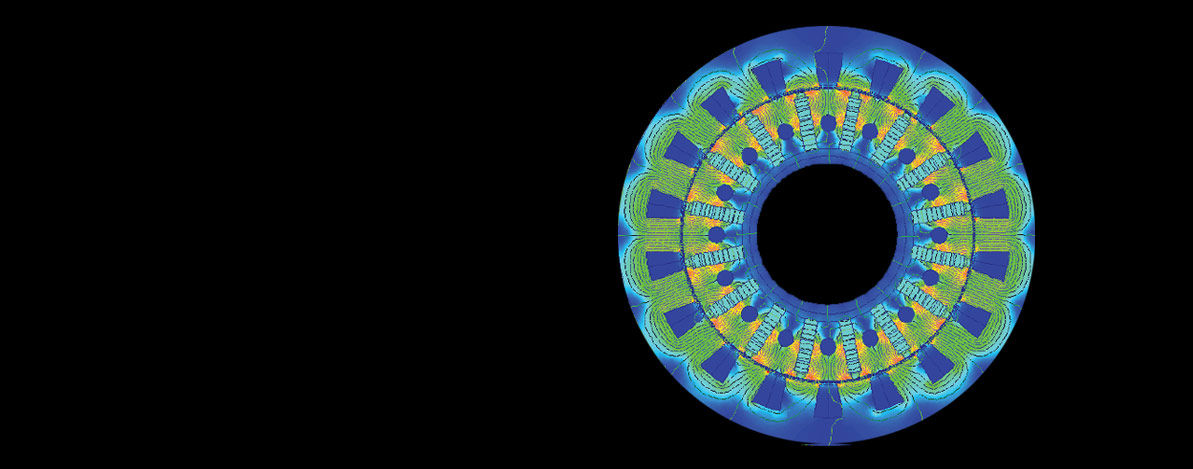

Ansys Motor-CAD adalah alat desain mesin listrik khusus untuk simulasi multifisika cepat di seluruh rentang operasi kecepatan torsi penuh.
Motor-CAD memungkinkan para insinyur desain untuk mengevaluasi topologi dan konsep motor di seluruh rentang operasi penuh, untuk menghasilkan desain yang dioptimalkan untuk kinerja, efisiensi, dan ukuran. Empat modul terintegrasi perangkat lunak Motor-CAD—EMag, Therm, Lab, Mech—memungkinkan perhitungan multifisika dilakukan dengan cepat dan berulang, sehingga pengguna dapat beralih dari konsep ke desain akhir dalam waktu yang lebih singkat.
Kalkulasi cepat dan proses input data yang disederhanakan menyisakan waktu bagi pengguna Motor-CAD untuk menjelajahi lebih banyak topologi motor dan menilai sepenuhnya dampak dari efek kerugian tingkat lanjut pada tahap awal desain elektromekanis.
Penyempurnaan NVH untuk mesin induksi, alur kerja otomatis, peningkatan integrasi dengan beragam alat Ansys lainnya, dan penyempurnaan pemodelan lilitan jepit rambut dan geometri rotor adalah sebagian dari banyak kemampuan baru dalam rilis ini.
Penyempurnaan NVH kini tersedia untuk mesin induksi, termasuk penghitungan sementara dan peningkatan kinerja menyeluruh. Peningkatan integrasi dengan Ansys optiSLang, Mekanikal, dan Suara disertakan untuk mendukung analisis dan simulasi NVH.
Alur kerja otomatis dengan ekspor dan penyiapan model Ansys Discovery, Mekanikal, Maxwell, dan Fluent untuk dukungan multifisika komputasi yang lebih baik.
Penambahan berbagai geometri rotor untuk digunakan dalam optimasi berbasis parameter menggunakan Ansys optiSLang.
Dengan siklus pengembangan yang menurun, perancang motor perlu membuat keputusan desain dengan cepat, dan dengan kepastian bahwa mereka tidak akan menghadapi masalah di kemudian hari. Kalkulasi cepat dan proses input data yang disederhanakan menyisakan waktu bagi pengguna Motor-CAD untuk menjelajahi lebih banyak topologi motor dan menilai sepenuhnya dampak dari efek kerugian tingkat lanjut pada tahap awal desain.
Perangkat lunak Motor-CAD yang intuitif, pengaturan berbasis template dan keahlian multifisika tertanam menyederhanakan proses desain dan mengurangi ketergantungan pada banyak tim untuk pengalaman elektromagnetik, termal, atau mekanis tertentu — sehingga desainer motor dapat lebih mengontrol desain mereka.

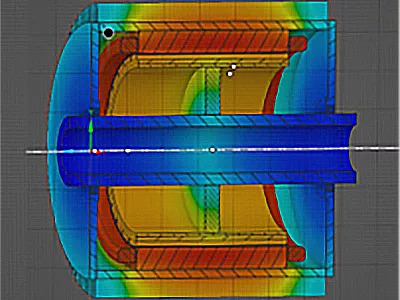

Ansys Motor-CAD terhubung ke Ansys Maxwell untuk analisis elektromagnetik 2D dan 3D tingkat lanjut. Untuk kebisingan dan getaran mesin listrik dan prediksi suara (psiko-akustik), Ansys Motor-CAD terintegrasi dengan Mekanik dan VRXPERIENCE. Ini juga terhubung dengan pemecah CFD Ansys dan memanfaatkan teknik pendinginan berbasis udara, air, dan oli untuk desain dan analisis sistem pendinginan, serta memberikan umpan balik ke model termal Motor-CAD.
Analisis multi-fisika gabungan dari awal proses desain dan algoritme kontrol bawaan memungkinkan pengujian virtual dengan mempertimbangkan efek suhu selama siklus penggerak transien atau pada kondisi stabil.

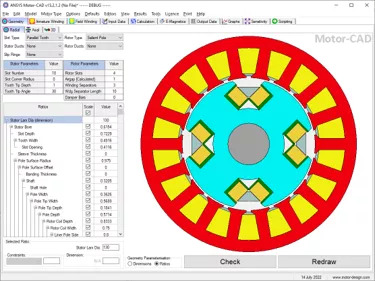

Template geometri yang komprehensif dan kuat memungkinkan ruang desain mesin listrik yang lengkap untuk dijelajahi. Template mencakup sejumlah besar teknologi mesin listrik, topologi, dan sistem pendingin. Opsi parameterisasi berbasis rasio adalah tambahan baru yang memberikan kemampuan yang belum pernah ada sebelumnya untuk optimalisasi desain parametrik.
Mengevaluasi desain dengan cepat terhadap persyaratan kinerja multi-fisika lengkap seperti karakteristik torsi/kecepatan puncak dan kontinyu.
Setiap simulasi mesin listrik membutuhkan pemahaman tentang efek manufaktur dan dampak variasi dalam proses manufaktur terhadap kinerja. Motor-CAD telah membangun pengetahuan untuk memandu para insinyur dalam mengonfigurasi efek manufaktur secara tepat dan memungkinkan analisis sensitivitas langsung untuk memahami dampak variasi manufaktur pada kinerja.
Motor-CAD adalah alat yang ideal untuk digunakan untuk optimalisasi desain mesin listrik. Optimalisasi berbasis rasio yang kuat memungkinkan ruang desain untuk dieksplorasi dengan mudah sementara analisis multi-fisika yang digabungkan memungkinkan evaluasi setiap kandidat desain terhadap spesifikasi kinerja yang lengkap.

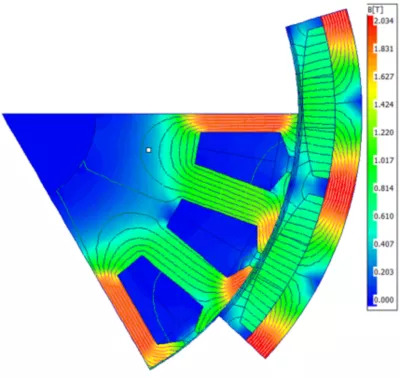

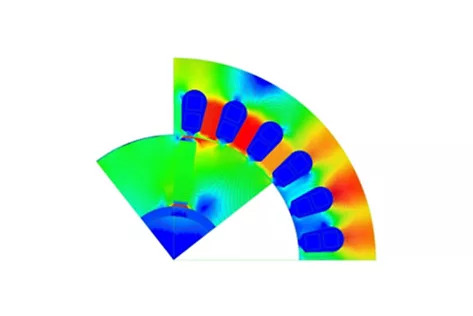

Secara otomatis mengekstrak dan memvisualisasikan gaya magnet sebagai fungsi ruang dan waktu, pada rentang operasi penuh. Mengaktifkan analisis NVH dari sebuah desain.
Analisis tegangan rotor berbasis FEA yang cepat dan otomatis memungkinkan para insinyur untuk dengan mudah mengoptimalkan desain rotor dan pertukaran antara kinerja elektromagnetik dan batasan mekanis.
